SW110-4055-HSK40EO

볼베어링 스핀들

삼우에서 제작하는 스핀들은 3,000rpm~125,000rpm까지 고속으로 사용할 수 있는 정밀 스핀들입니다.

공작기계, 원통연삭기, 조각기, LCD유리그라인딩, 자동차유리 그라인딩은 물론이고 목공기계, 흑연가공기계, 치아가공기계, 반도체 홀 기판 가공 등 산업전반에 걸쳐 적용이 가능한 주문 제작형 스핀들입니다.
삼우 스핀들의 특징은 저진동과 고강성입니다.

진동을 최소화하기위해 조립 전에는 축 발란싱 작업, 조립 후에는 필드발란싱 작업까지 두 번의 발란싱 작업을 진행하고 있습니다.
또한 네 번의 열처리 과정을 거치는 축은 웬만한 충돌에도 버틸 수 있는 높은 강성을 가지고 있습니다.

사양
Housing diameter(Ø) 110
Housing material Stainless steel
Power(S1)kw 5.5
Speed(rpm) 40,000
Frequency(Hz) 1,334
Torque(Nm) 4.63
Current(A) 19
Motor poles 4
Tool change auto
Tool interface HSK E40
Tool clamping force(nmax) 6,800
option Oil-air system
Cooling system water / oil
Bearing lubrication oil-air
Weight(kg) 25

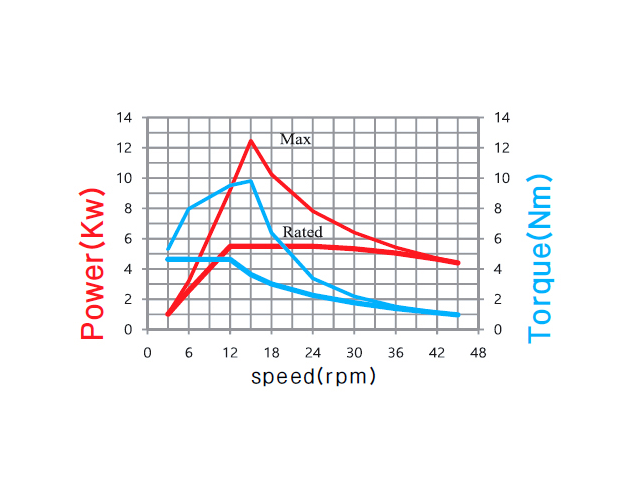

파워&토크곡선


도면
