SW150-3618-SO
연삭용스핀들 연마용스핀들
삼우에서 제작하는 스핀들은 3,000rpm~125,000rpm까지 고속으로 사용할 수 있는 정밀 스핀들입니다.
공작기계, 원통연삭기, 조각기, LCD유리그라인딩, 자동차유리 그라인딩은 물론이고 목공기계, 흑연가공기계, 치아가공기계, 반도체 홀 기판 가공 등 산업전반에 걸쳐 적용이 가능한 주문 제작형 스핀들입니다.
삼우 스핀들의 특징은 저진동과 고강성입니다.
진동을 최소화하기위해 조립 전에는 축 발란싱 작업, 조립 후에는 필드발란싱 작업까지 두 번의 발란싱 작업을 진행하고 있습니다.
또한 네 번의 열처리 과정을 거치는 축은 웬만한 충돌에도 버틸 수 있는 높은 강성을 가지고 있습니다.
사양
| Housing diameter(Ø) | 150 |
|---|---|
| Housing material | Stainless steel |
| Power(S1)kw | 18 |
| Speed(rpm) | 36,000 |
| Frequency(Hz) | 1,200 |
| Torque(Nm) | 7.27 |
| Current(A) | 36.7 |
| Motor poles | 4 |
| Tool change | manual |
| Tool interface | straight |
| option | Oil-air system |
| Cooling system | water / oil |
| Bearing lubrication | oil-air |
| Weight(kg) | 38 |

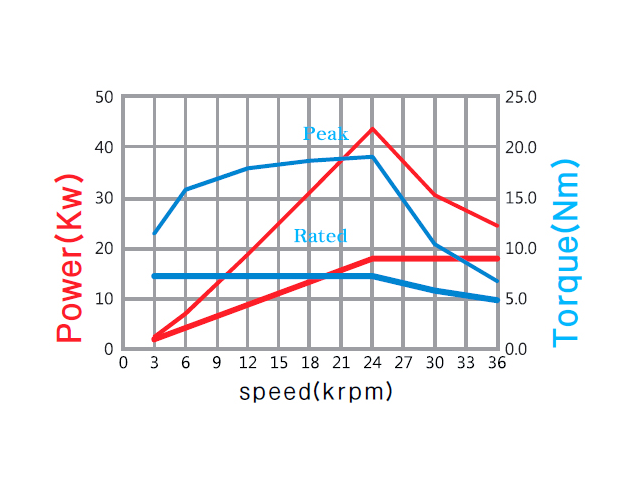

토크곡선
도면
