파워 증강용 GRIPPER

홈 > 제품소개 > 파워 증강용 GRIPPER


삼우에서 제작하는 BT gripper는
HSK방식을 응용하여 접시 스프링 힘을 적게 사용하면서도 OTT의  표준 클램핑 힘을 만족시키는 효과를 낼 수 있습니다.


▶ 적용 : DIN 69871               SK30/SK40
               MAS 403-1982        BT30 /BT40
▶ 각도 : 45°


SW-BT30G

본문


SW-BT30G
SW-BT40G

사양
비교

BT 30 (KN)

BT 40 (KN)

OTT

SAMWOO

OTT

SAMWOO

Clamping force

5

5

12

12

Actuating force

18

2

36

4.5


TYPE BT30 BT40
Clamping force (KN) 5 12
Actuating force (KN) 2 4.5
Angular measure

45°

45°

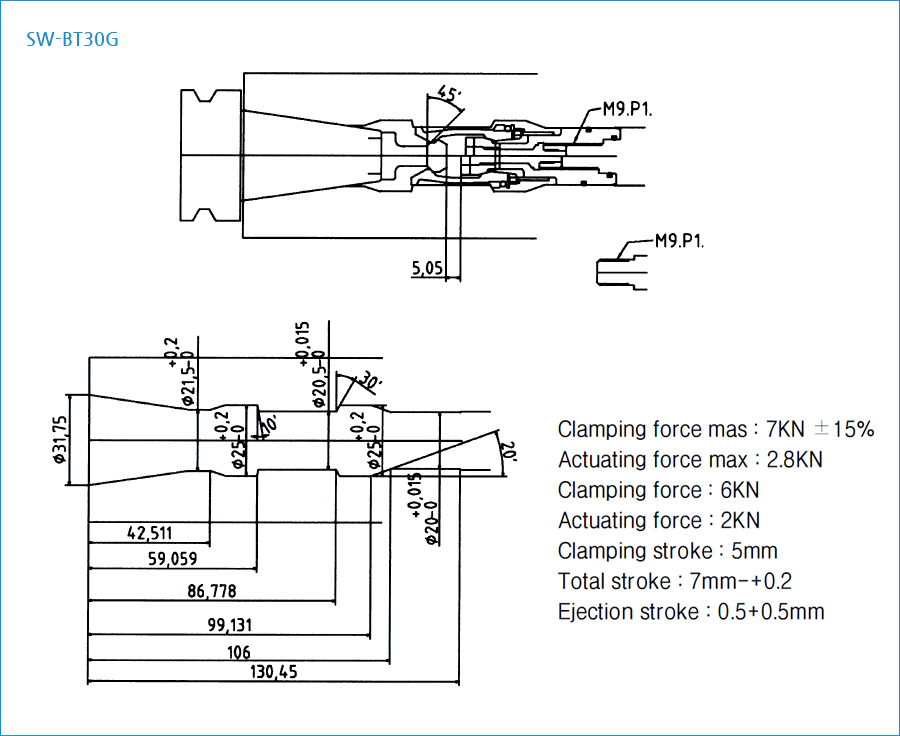

도면
